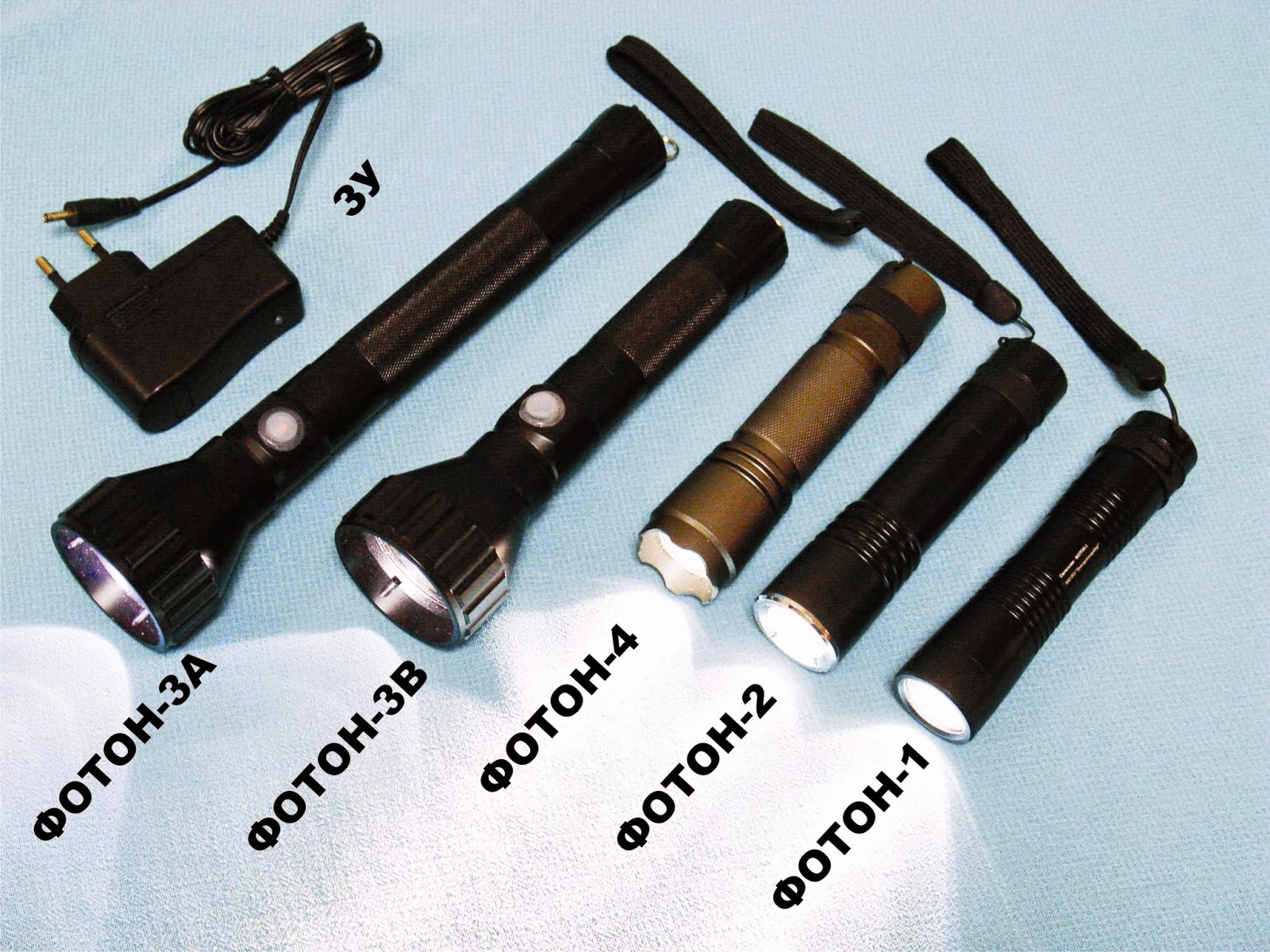

СЕРИЯ ПРОМЫШЛЕННЫХ МАЛОГАБАРИТНЫХ
СВЕТИЛЬНИКОВ
« ФОТОН»
Наличие фотонов можно посмотреть http://etpribor.ru/index.php?cat=29
При проектировании светильников использованы новейшие
международные технические достижения.
Источником света служит мощный светодиод белого
свечения. Литий-ионный аккумулятор обеспечивает нужное количество энергии при
минимальных габаритах и массе. Светильники являются новейшими продуктами, обеспечивающими
высокую освещённость, большое время непрерывной работы, малые габариты, высокий
уровень защищённости.
Предназначены для использования в электроэнергетике,
на транспорте, в нефтегазохимии, организациях МЧС, МВД, ЖКХ и других службах, связанных с обходами,
осмотрами, ремонтами, сигнализацией и другими подобными условиями
Технические
характеристики
Наименование
|
Ед. изм.
|
Величина
|
|
Источник
света
|
Мощность
|
Вт
|
1
|
Световой поток, не менее
|
Лм
|
70
|
|
Срок службы
|
ч
|
50000
|
|
Аккумулятор
|
Ёмкость
|
А · ч
|
2 (ФОТОН-3А-4)
|
Номинальное напряжение
|
В
|
3,7
|
|
Время заряда от
зарядного
устройства
|
ч
|
< 8
|
|
Средний ресурс
(циклов заряд-разряд)
|
500
|
||
Зарядное
устройство
|
Входное напряжение
|
В
|
110 ÷ 240
|
Выходное напряжение
|
В
|
4,5
|
|
Рабочие условия эксплуатации:
- температура;
- относительная влажность при 35 °С
|
°С
%
|
- 20
÷ + 40
до 100
|
|
Температура на поверхности
светильника
|
°С
|
≤ 50
|
|
Степень защиты от внешних воздействий
|
IP66
|
Основные
преимущества:
- ударопрочный корпус из антикоррозионного
алюминиевого сплава со специальным покрытием;
- полная защита от влаги и пыли в широком диапазоне
температур;
- экономия энергии на 70 % по сравнению с лампами
накаливания;
- источник света не требует замены в течение срока
службы;
- литий-ионный аккумулятор экологически чист, имеет
малый саморазряд, может заряжаться при любой степени разряда;
- контроль заряда и разряда аккумулятора;
- дизайн светильника обеспечивает удобное положение в
руке, на каске, на поясе;
- высокая стабильная светоотдача в течение всего
времени непрерывной работы.
Индивидуальные
характеристики светильников
Вся серия светильников построена по единым
конструктивной и электрической схемам. Светильники различаются параметрами оптической
системы и габаритами корпуса.
Устройство изделия
Светильники состоят из:
- корпуса, изготовленного из антикоррозионного
алюминиевого сплава (со специальным покрытием);
- осветительного модуля, состоящего из
светоизлучающего диода с линзой и отражателя. Осветительный модуль закрывается
защитной крышкой,
состоящей из того же материала, что и корпус
светильника, со стеклом, которая привинчивается к корпусу светильника;
- аккумулятора,
расположенного в корпусе светильника;
- электронного
блока, предназначенного для переключения режимов свечения источника света и для
заряда аккумулятора. Электронный блок расположен в корпусе светильника. В
донной крышке имеется отверстие, через которое выведен контакт (гнездо) для подключения
зарядного устройства. Для защиты от загрязнения гнезда для подключения
зарядного устройства к корпусу крышки крепится заглушка.
- кнопки, предназначенной для включения, выключения
светильника и переключения режимов свечения источника света, которая
прикреплена к крышке или к части корпуса (в зависимости от модификации
светильника).
Для удобства переноски к светильнику прикреплён шнур.
Для подзарядки аккумулятора светильника служит
зарядное устройство (в дальнейшем - ЗУ), входящее в комплект поставки.
Светильник ФОТОН-3 имеет полупрозрачную кнопку, под
которой расположен светодиод, последовательно изменяющий цвет свечения по мере
разряда аккумулятора с зелёного на оранжевый и красный.
Основные
индивидуальные технические характеристики светильников ФОТОН
Наименование
|
Значение характеристики для
светильников типа
|
|||
ФОТОН-1
|
ФОТОН-2
|
ФОТОН-3А(В)
|
ФОТОН-4
|
|
Номинальный ток, А, в режиме:
-
рабочем;
-
экономичном
|
0,35
|
0,32
0,15
|
0,30
0,14
|
0,30
0,15
|
Время непрерывной работы, ч, в
режиме:
-
рабочем;
-
экономичном
|
> 7
|
> 7
>14
|
> 14 (7)
>
28 (14)
|
> 7
>
14
|
Дальность луча, м
|
30
|
30
|
80
|
30
|
Габаритные размеры, мм
|
Ø 30 × 130,5
|
Ø 32,4 × 130,5
|
Ø 54 × 250(190)
|
Ø 34.5 × 138
|
Масса, кг
|
0,139
|
0,182
|
0,337 (0,257)
|
0,186
|
Дополнительные
функции
|
Функция автоматического мигания.
|
Функция автоматического мигания.
|
Изменение фокусного расстояния.
Индикатор остаточного
заряда аккумулятора:
- < 25 % -
красный мигающий, (25 ÷ 75) % -
оранжевый,
> 75 % - зелёный.
|
Функция автоматического мигания.
|
Примечание – В скобках приведены
величины характеристик для светильника
ФОТОН-3В.
|
|
